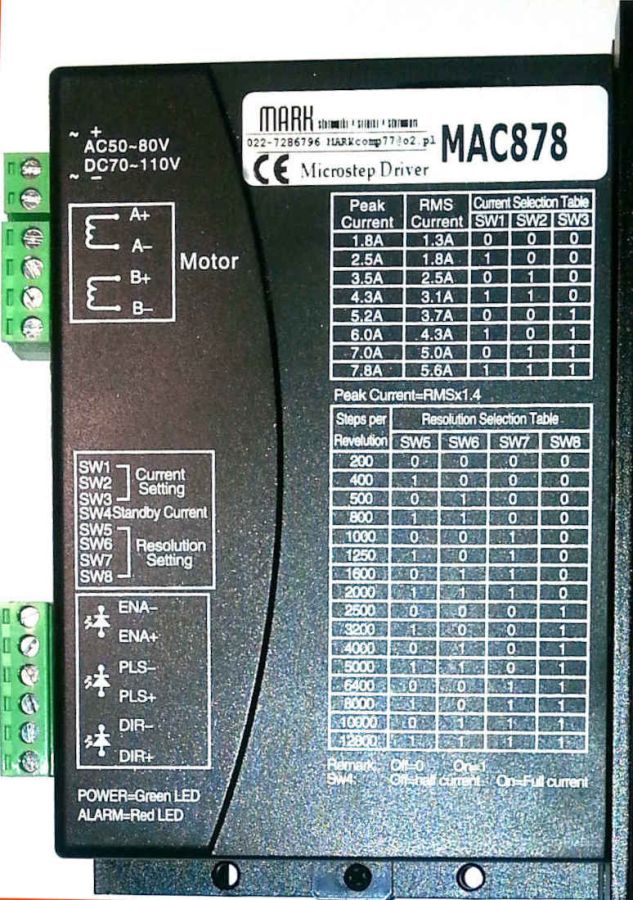

MAC878 Sterownik silnika krokowego 7.8A 2-fazowy Bipolarny 20-80VAC [DRV] CNC

⚙️ Sterownik silnika krokowego MDC878 (DC 24–80 V, 7.8 A)

• wysoki moment przy dużych prędkościach
• Zasilanie do 80V AC (110VDC), prąd w piku do 7.8A
• 3-stanowa technologia kontroli prądu
• tryb redukcji prądu podczas postoju
• dostosowany do silników krokowych, 2 i 4-fazowych
• optoizolacja na wejściu sterownika
• sygnał sterujący do 200 KHz
• podziału kroku 1/64
• prąd ustawiany na przełączniku DIP
• zabezpieczenia: przeciwzwarciowe, nadnapięciowe
• wymiary 140mm x 48mm x 97mm

Sterownik MAC878 jest bliźniaczym rozwiązaniem modelu MDC878, przystosowanym do zasilania sieciowego AC 50–80 V (DC 70–110 V).
Zastosowano tu dwufazowy układ mikrokrokowy typu H-bridge z pełną optoizolacją wejść sterujących.
Sterownik zapewnia czysto-sinusoidalny przebieg prądu, niski poziom szumów oraz stabilność momentu obrotowego nawet przy dużych prędkościach.

Dzięki swojej konstrukcji MAC878 jest szczególnie polecany do aplikacji przemysłowych, które wymagają niezawodności w ciągłej pracy – m.in. w drukarkach etykiet, podajnikach, systemach pakujących i urządzeniach transportowych.

Parametry elektryczne

Sterownik MDC878 to dwufazowy, bipolarny układ mikrokrokowy o czystym, sinusoidalnym przebiegu prądu.
Został zaprojektowany z myślą o wysokiej kulturze pracy – generuje minimalny hałas, niski poziom drgań i małe nagrzewanie się silnika.
Dzięki technologii czysto-sinusoidalnego sterowania oraz automatycznej kompensacji parametrów PID, urządzenie zapewnia płynny ruch nawet przy niestabilnym napięciu zasilania.

Sterownik charakteryzuje się stabilnością działania i precyzją porównywalną z napędami serwo, przy zachowaniu prostoty konfiguracji i niezawodności klasycznych sterowników krokowych.

Cechy główne

• Zasilanie DC 24 – 80 V,

• Mostek H – sterowanie 2 fazami w układzie bipolarnym,

• Obsługa silników 2-fazowych z 4, 6 lub 8 przewodami (np. seria 60H, 86H, NEMA24, NEMA34),

• Regulowany prąd wyjściowy 1.8 – 7.8 A (szczytowo),

• Automatyczna redukcja prądu o 50% w trybie bezruchu,

• Optoizolowane wejścia TTL (PUL, DIR, ENA) – odporne na zakłócenia,

• Częstotliwość sterująca do 200 kHz,

• Rozdzielczość mikrokroku do 1/64 (12 800 kroków/obrót),

• Zabezpieczenia: nadnapięciowe, zwarcie fazowe i zwarcie do masy.

Charakterystyka pracy

MDC878 doskonale sprawdza się w środowiskach o ciągłej eksploatacji i powtarzalnych cyklach ruchu, takich jak:

• drukarki etykiet przemysłowych,

• maszyny pakujące,

• grawerki i plotery,

• urządzenia CNC,

• systemy dozujące i montażowe.

Dzięki sinusoidalnemu sterowaniu prądem uzyskuje się niemal bezgłośną pracę, brak rezonansu i stabilny moment obrotowy.

Parametry środowiskowe

• Temperatura pracy: 0 °C – 50 °C

• Wilgotność: 40–80 % RH (bez kondensacji)

• Chłodzenie: naturalne lub wymuszone

• Odporność na wibracje: do 5.9 m/s²

• Masa urządzenia: około 700 g

Ustawienia prądu (SW1–SW3)

Ustawienia mikrokroku (SW5–SW8)
